Моделирование данных: концептуальная, логическая и физическая модели

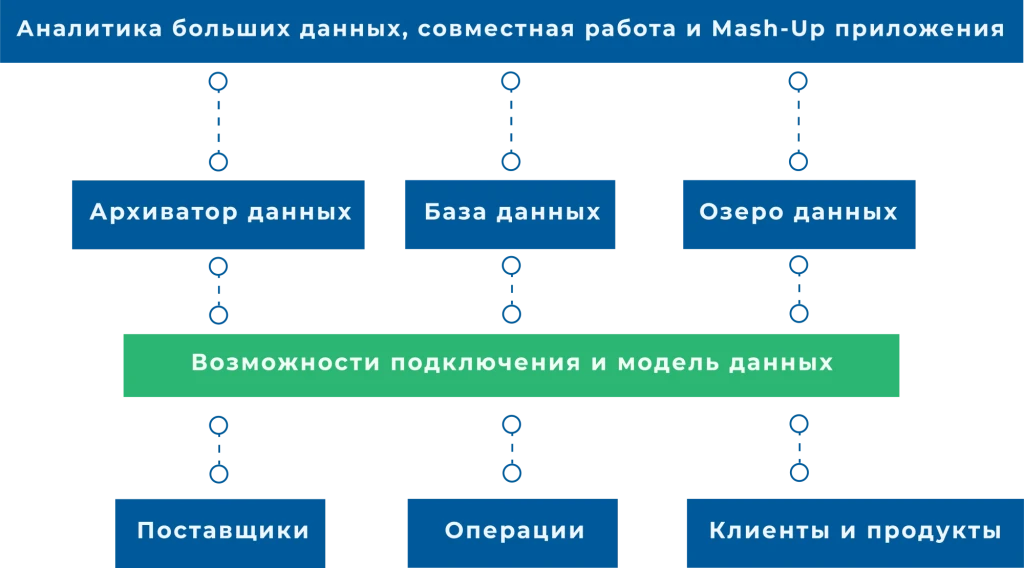

Модель данных позволяет организовать информацию в базе данных таким образом, чтобы она была понятна и удобна для пользователей. Модель данных простыми словами — это фундаментальный план, определяющий структуру и взаимосвязи информации.

Концептуальная, логическая и физическая модели данных: основы и различия

В современном мире данные играют ключевую роль в функционировании организаций и предприятий. Эффективное управление данными требует тщательного планирования и проектирования баз данных. Именно для обеспечения этой эффективности, целостности и доступности информации и строится модель данных.

Для этого используются концептуальная, логическая и физическая модели. Эти виды моделей данных являются ключевыми этапами в процессе разработки любой базы данных.

В этой статье мы рассмотрим, что представляют собой эти модели, их назначение и основные различия. Важно понимать, какие существуют модели данных, чтобы выбрать правильный подход на каждом этапе проектирования.

Концептуальная модель данных

Концептуальная модель данных (КМД) — это абстрактное представление предметной области, которое описывает объекты, их свойства и взаимосвязи между ними.

Она не зависит от конкретной системы управления базами данных (СУБД) и служит основой для проектирования логической модели данных.

КМД может быть представлена в виде диаграммы, которая содержит следующие элементы:

Объекты (сущности) - это конкретные объекты или понятия, которые существуют в предметной области.

Например, в системе учёта товаров объектами могут быть товары, поставщики, склады и т. д.

Атрибуты - это характеристики объектов, которые описывают их свойства.

Например, для товара атрибутами могут быть название, цена, количество на складе и т. п.

Связи - это отношения между объектами.

Например, связь «один-ко-многим» означает, что один объект связан с несколькими другими объектами.

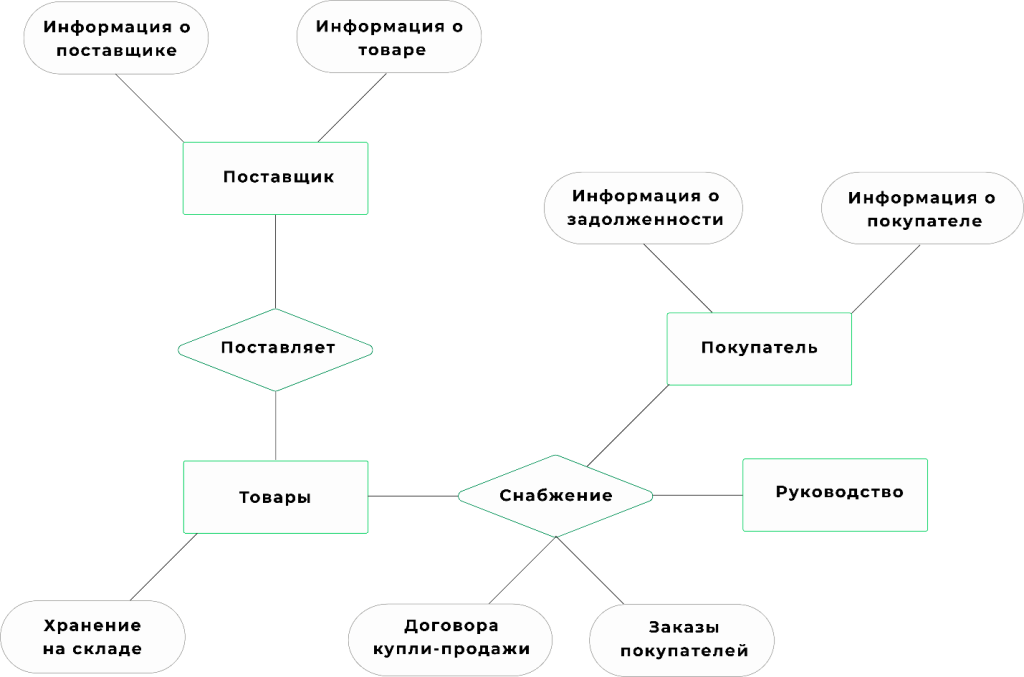

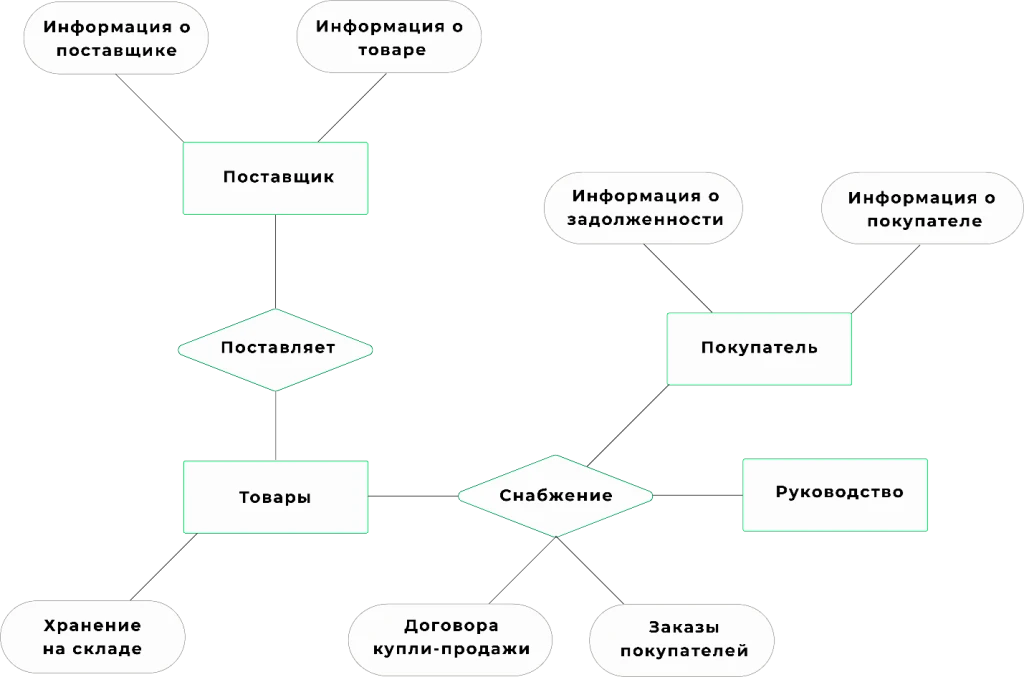

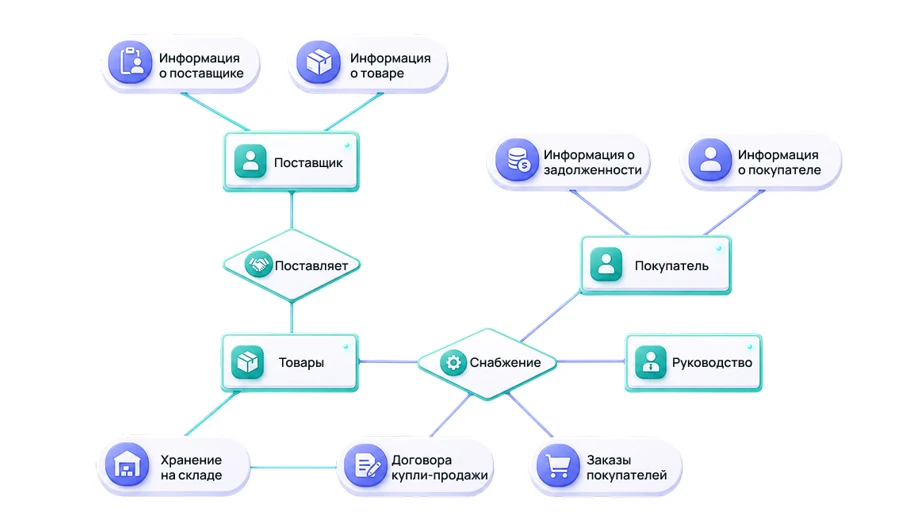

Пример концептуальной модели данных для системы учёта товаров:

В этой модели мы имеем три объекта: товары, поставщики и склады. Каждый объект имеет свои атрибуты, которые описывают его свойства. Например, товар имеет название, цену и количество на складе.

Логическая модель данных

Логическая модель данных (ЛМД) — это представление концептуальной модели в терминах конкретной СУБД.

Она определяет структуру базы данных, типы данных, ключи, ограничения и другие параметры.

ЛМД может быть представлена в виде схемы базы данных, которая содержит следующие элементы:

Таблицы — это основные объекты базы данных, которые хранят данные. Каждая таблица состоит из строк (записей) и столбцов (полей).

Первичные ключи — это уникальные идентификаторы записей в таблице. Они используются для связи записей между собой.

Внешние ключи — это ссылки на первичные ключи других таблиц. Они используются для связи данных между таблицами.

Ограничения — это правила, которые определяют, какие данные могут быть добавлены или изменены в таблице.

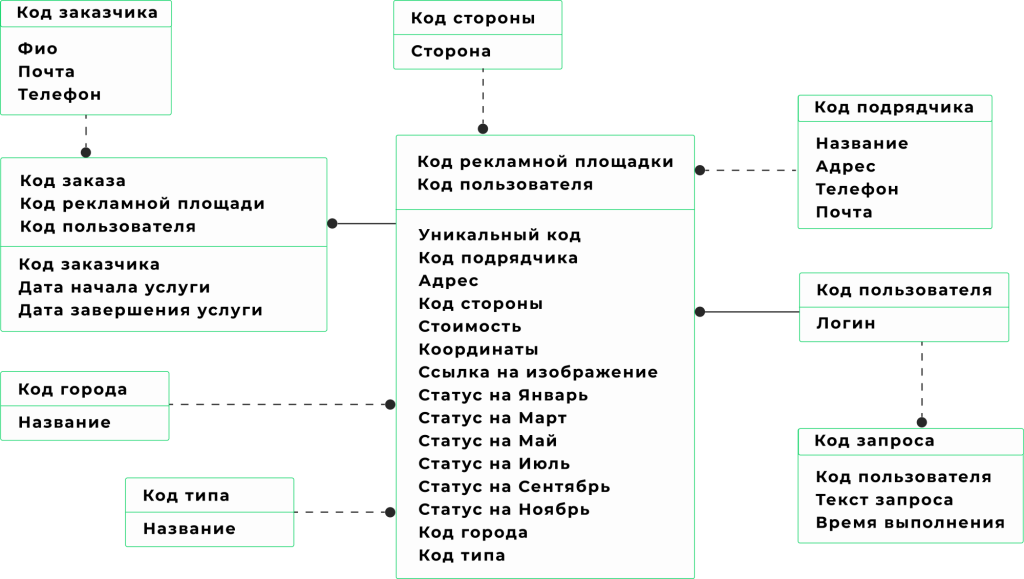

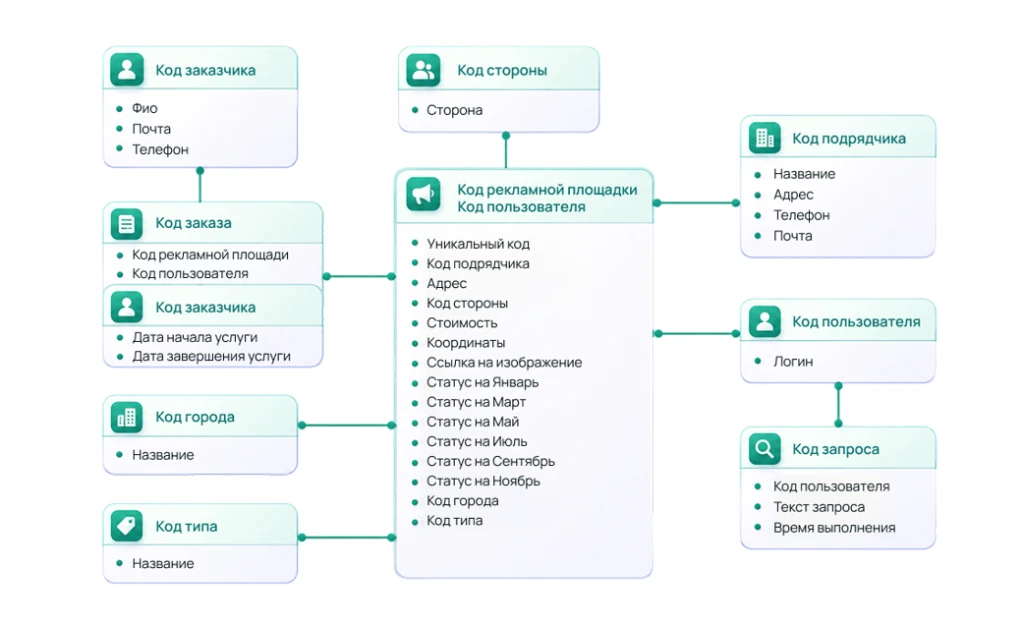

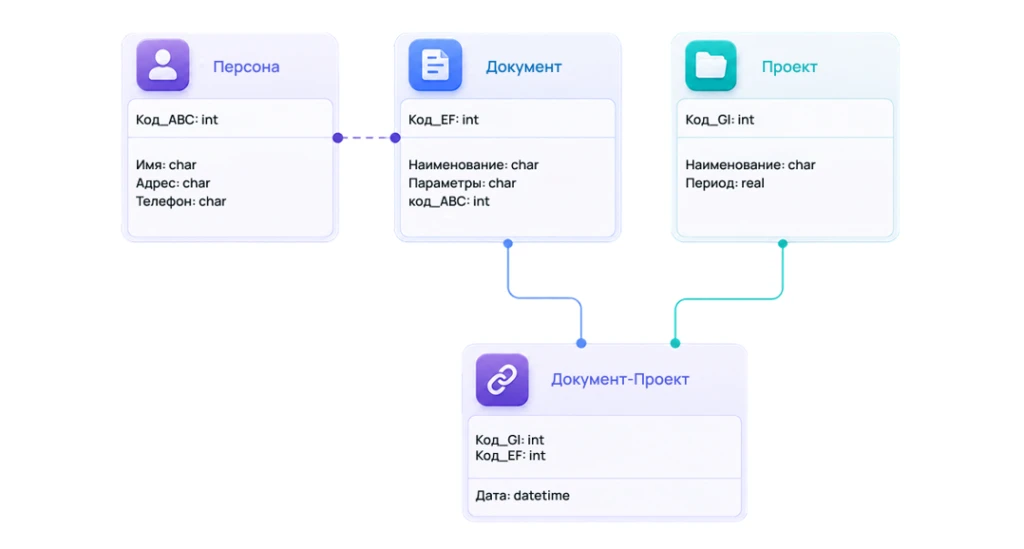

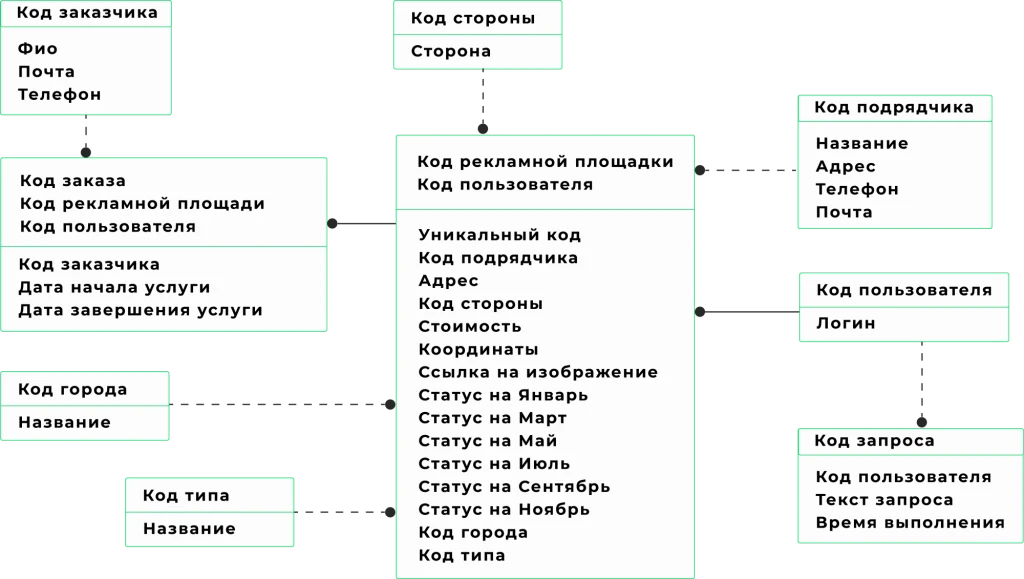

Пример логической модели данных для системы учёта товаров:

В этой модели мы имеем три таблицы: товары, поставщики и склады. Каждая таблица имеет свои атрибуты, первичный ключ и внешний ключ. Ограничения определяют, какие данные могут быть добавлены или изменены в таблицах.

Физическая модель данных

Физическая модель данных (ФМД) — это представление логической модели в виде файлов на диске.

Она определяет, как данные будут храниться и обрабатываться на уровне операционной системы.

ФМД может быть представлена в виде файловой системы, которая содержит следующие элементы:

Файлы — это основные объекты файловой системы, которые хранят данные. Каждый файл состоит из блоков данных.

Индексы— это структуры данных, которые ускоряют поиск информации в файлах.

Журналы транзакций — это файлы, которые содержат информацию о выполненных транзакциях.

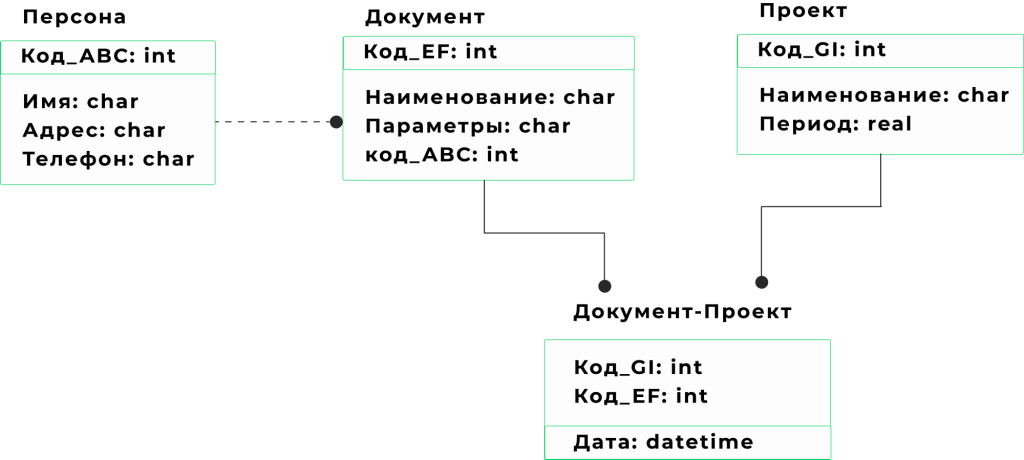

Пример физической модели данных для системы учёта товаров:

В этой модели мы имеем три файла: Товары.db, Поставщики.db и Склады.db. Каждый файл хранит данные из соответствующей таблицы.

Основные различия

Основные различия между концептуальной, логической и физической моделями данных заключаются в следующем:

Концептуальная модель — это абстрактное представление предметной области, которое не зависит от конкретной СУБД.

Логическая модель — это представление концептуальной модели в терминах конкретной СУБД.

Физическая модель — это представление логической модели в виде файлов на диске.

Каждая модель имеет свои преимущества и недостатки. Различные типы моделей данных дополняют друг друга, обеспечивая комплексный подход к проектированию.

Концептуальная модель позволяет абстрагироваться от деталей реализации базы данных, что упрощает её проектирование.

Логическая модель позволяет определить структуру базы данных и её ограничения, что обеспечивает целостность данных.

Физическая модель позволяет оптимизировать хранение и обработку данных, что повышает производительность системы.

В заключение можно сказать, что концептуальная, логическая и физическая модели данных являются важными инструментами проектирования баз данных. Они показывают, какие бывают виды моделей данных, и демонстрируют их функциональное назначение.

Они позволяют определить структуру данных, их взаимосвязи и способы хранения и обработки.

Правильный выбор модели данных может значительно повысить эффективность работы с данными и снизить затраты на разработку и поддержку базы данных.

Нормализация базы данных

Нормализация — это процесс приведения базы данных к третьей нормальной форме.

Нормализация хранилищ данных - это процесс организации данных в базе/

Третья нормальная форма означает, что все атрибуты базы данных зависят только от ключа и не зависят друг от друга.

Это позволяет устранить избыточность данных и повысить эффективность работы базы данных.

Преимущества нормализации:

1. Устранение избыточности данных. Нормализация позволяет избежать повторения данных в разных таблицах. Это уменьшает размер базы данных и упрощает её обслуживание.

2. Повышение эффективности работы базы данных. База данных, которая не содержит избыточных данных, работает быстрее и надёжнее.

3. Упрощение модификации данных. При нормализации базы данных модификация данных становится проще и безопаснее. Это позволяет избежать ошибок и сбоев в работе системы.

Процесс нормализации

Процесс нормализации состоит из нескольких этапов. Рассмотрим их подробнее.

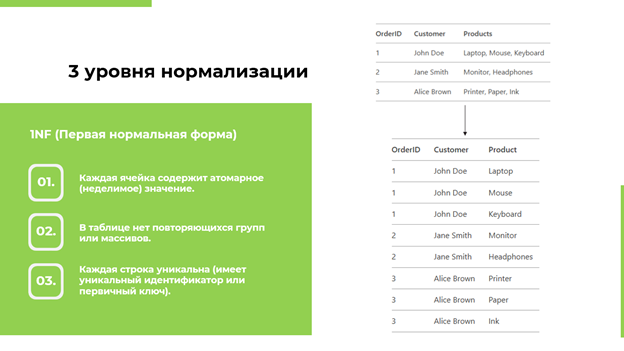

1. Первая нормальная форма (1NF). На этом этапе устраняются повторяющиеся группы. Повторяющиеся группы — это группы атрибутов, которые содержат одни и те же данные в разных местах таблицы.

2. Вторая нормальная форма (2NF). На этом этапе устраняется частичная зависимость атрибутов. Частичная зависимость — это зависимость атрибута от части составного ключа.

3. Третья нормальная форма (3NF). На этом этапе устраняется транзитивная зависимость атрибутов. Транзитивная зависимость — это зависимость атрибута от атрибута, который в свою очередь зависит от другого атрибута.

Пример нормализации

Представим, что у нас есть база данных, которая содержит информацию о заказах и товарах. В таблице «Заказы» есть поле «ID товара», которое ссылается на ID товара в таблице «Товары».

Если мы не нормализуем базу данных, то получим следующую структуру:

В этой таблице есть избыточность данных: один и тот же товар может быть указан в нескольких заказах. Кроме того, если мы захотим изменить цену на товар, нам придётся изменить её в каждом заказе, где он указан.

Если мы нормализуем базу данных, то получим следующую структуру:

В этой таблице нет избыточности данных: каждый товар указан только один раз, и цена на него указана один раз. Это упрощает модификацию данных и повышает эффективность работы базы данных.

Важно отметить, что процесс нормализации может быть сложным и трудоёмким. Он требует глубокого понимания структуры базы данных и её требований. Однако результаты нормализации могут быть значительными и оправдать затраченные усилия.

Методы моделирования пакетных аналитических данных

В современном мире данные стали одним из самых ценных ресурсов.

Они используются для принятия решений в различных сферах деятельности, от бизнеса до науки.

Аналитические данные позволяют выявлять тенденции, закономерности и скрытые взаимосвязи, которые могут быть полезны для оптимизации процессов, повышения эффективности и улучшения качества принимаемых решений.

Однако для того, чтобы данные могли быть использованы для анализа, их необходимо правильно собрать, обработать и структурировать. Одним из ключевых этапов в этом процессе является моделирование данных.

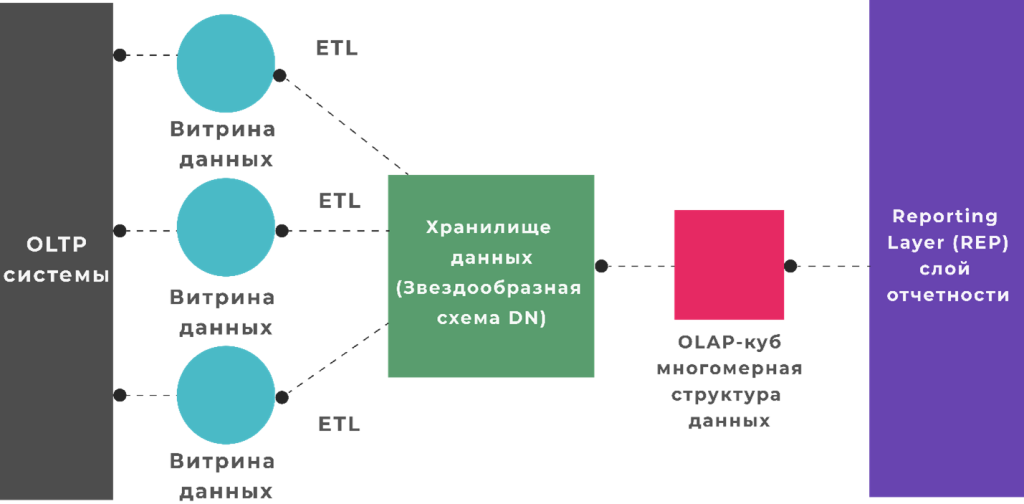

Подход Инмона

Один из самых известных подходов к моделированию данных был разработан Уильямом Инмоном.

Он предложил использовать многомерные кубы для хранения и анализа данных.

Многомерные кубы представляют собой структуры данных, которые позволяют быстро получать ответы на сложные аналитические запросы.

Преимуществом этого подхода является высокая скорость обработки запросов, что делает его подходящим для пакетного анализа данных.

Подход Кимбалла

Ещё один подход к моделированию данных был разработан Ральфом Кимбаллом.

Он предложил использовать хранилища данных для хранения и анализа информации.

Хранилища данных представляют собой специальные базы данных, которые обеспечивают целостность данных и поддерживают сложные аналитические запросы.

Этот подход также подходит для пакетного анализа данных, но требует больше времени на подготовку данных.

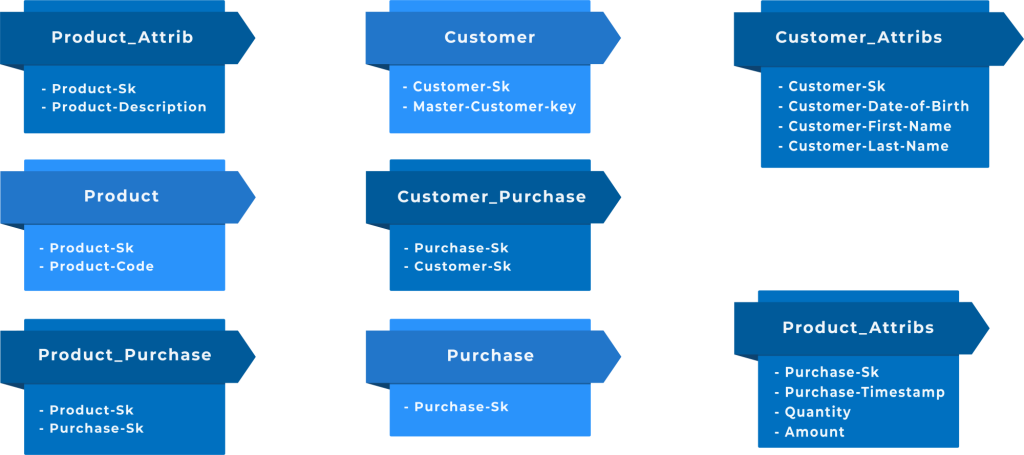

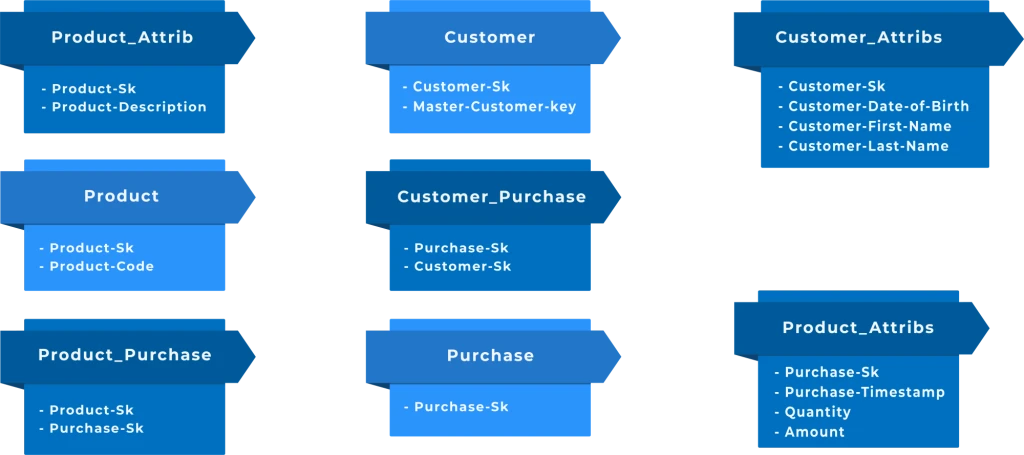

Модель Data Vault

Модель Data Vault — это метод моделирования данных, который позволяет создавать гибкие и масштабируемые модели.

Она основана на использовании трёх основных типов сущностей: фактов, измерений и связей.

Модель Data Vault позволяет эффективно хранить большие объёмы данных и поддерживать сложные аналитические запросы.

Она подходит для пакетного анализа данных, но может быть сложной для понимания и реализации.

Широкие денормализованные таблицы

Широкие денормализованные таблицы — это метод моделирования данных, который позволяет ускорить выполнение аналитических запросов.

Он заключается в хранении всех данных, необходимых для выполнения запросов, в одной таблице.

Этот подход ускоряет выполнение запросов, но может привести к избыточности данных и снижению производительности при добавлении новых данных.

Сравнение подходов

Каждый из рассмотренных подходов имеет свои преимущества и недостатки.

Подход Инмона обеспечивает высокую скорость обработки запросов, но может быть сложным для понимания и реализации.

Подход Кимбалла обеспечивает целостность данных и поддержку сложных запросов, но требует больше времени на подготовку данных.

Модель Data Vault позволяет создавать гибкие и масштабируемые модели, но может быть сложной для понимания.

Широкие денормализованные таблицы ускоряют выполнение запросов, но могут привести к избыточности данных.

Выбор подхода к моделированию данных зависит от конкретных задач и требований к анализу данных.

Если требуется высокая скорость обработки запросов, то может подойти подход Инмона.

Если важна целостность данных и поддержка сложных запросов, то лучше использовать подход Кимбалла.

Если необходимо создать гибкую и масштабируемую модель, то можно использовать модель Data Vault.

Широкие денормализованные таблицы могут быть полезны для ускорения выполнения запросов, но их использование требует осторожности.

В любом случае, выбор подхода к моделированию данных должен основываться на анализе требований к анализу данных и оценке преимуществ и недостатков каждого подхода.

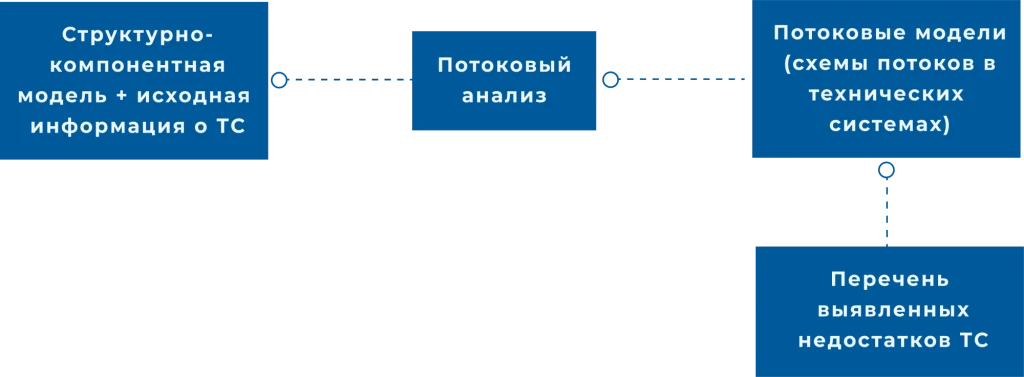

Методы моделирования потоковых данных

Моделирование потоковых данных: передовые технологии и практическое применение

Моделирование потоковых данных — это процесс создания моделей данных, которые могут эффективно обрабатывать и анализировать информацию, поступающую в систему в режиме реального времени.

Потоковые данные характеризуются непрерывным потоком информации, которая обновляется с высокой частотой. Это может быть информация с датчиков, данные о транзакциях, финансовые потоки и т.д.

Пример: Финансовые данные

Рассмотрим пример моделирования потоковых данных в финансовой сфере. Представьте, что у вас есть система, которая в реальном времени отслеживает транзакции на фондовом рынке. Каждый раз, когда происходит покупка или продажа акций, эти данные поступают в систему. Модель потоковых данных позволяет анализировать эти данные в реальном времени, выявлять аномалии и принимать решения на основе актуальной информации.

Почему моделирование потоковых данных важно?

Моделирование потоковых данных имеет ряд преимуществ, которые делают его важным инструментом для различных отраслей:

Высокая скорость обработки данных: Потоковые данные требуют мгновенной обработки, что позволяет компаниям оперативно реагировать на изменения и принимать своевременные решения.
Гибкость и адаптивность: Модели потоковых данных могут быть легко адаптированы под изменяющиеся условия и требования бизнеса.
Повышение точности анализа: Анализ данных в реальном времени позволяет получать более точные и актуальные результаты.
Снижение рисков: Быстрое обнаружение аномалий и угроз позволяет минимизировать риски и предотвратить потенциальные убытки.

Существует несколько методов и технологий, которые используются для моделирования потоковых данных:

1. Потоковые базы данных

Потоковые базы данных (Stream Processing Databases) — это специализированные системы управления базами данных, предназначенные для обработки и хранения данных, поступающих в реальном времени.

Эти системы обеспечивают высокую производительность и масштабируемость, что делает их идеальными для задач, требующих обработки больших объемов данных с минимальными задержками.

Пример: Apache Kafka

Apache Kafka — одна из самых популярных потоковых баз данных. Она используется для обработки данных в реальном времени и обеспечивает высокую пропускную способность и надежность.

Kafka позволяет создавать распределенные системы, которые могут обрабатывать миллионы сообщений в секунду.

2. Потоковые аналитические системы

Потоковые аналитические системы (Stream Processing Systems) — это инструменты, которые позволяют анализировать данные в реальном времени.

Они обрабатывают потоки данных и выдают результаты в режиме реального времени, что позволяет компаниям быстро принимать решения на основе актуальной информации.

Пример: Apache Flink

Apache Flink — это мощная платформа для обработки потоковых данных.

Она предоставляет широкий спектр возможностей для анализа данных, включая обработку больших объемов данных, машинное обучение и анализ временных рядов.

Flink поддерживает как пакетную обработку данных, так и обработку в реальном времени.

3. Системы обработки больших данных

Хотя системы обработки больших данных (Big Data) не специализируются на потоковых данных, они могут быть эффективно использованы для их обработки.

Эти системы позволяют хранить и анализировать большие объемы данных, что может быть полезно для задач, требующих обработки и анализа данных, поступающих в реальном времени.

Пример: Hadoop

Apache Hadoop — это популярная платформа для обработки больших объемов данных.

Хотя Hadoop изначально разрабатывался для пакетной обработки данных, существуют реализации, которые позволяют использовать его для обработки потоковых данных.

Например, Apache Spark Streaming и Apache Storm используют Hadoop для обработки данных в реальном времени.

Что такое модель данных простыми словами?

Модель данных — это схема, которая описывает, какие сущности есть в системе (клиенты, заказы, товары и т.п.), какие у них поля и как они связаны между собой. Она служит «чертежом» для баз данных, интеграций и аналитики: по этой схеме разработчики и аналитики понимают, как хранить и использовать данные.

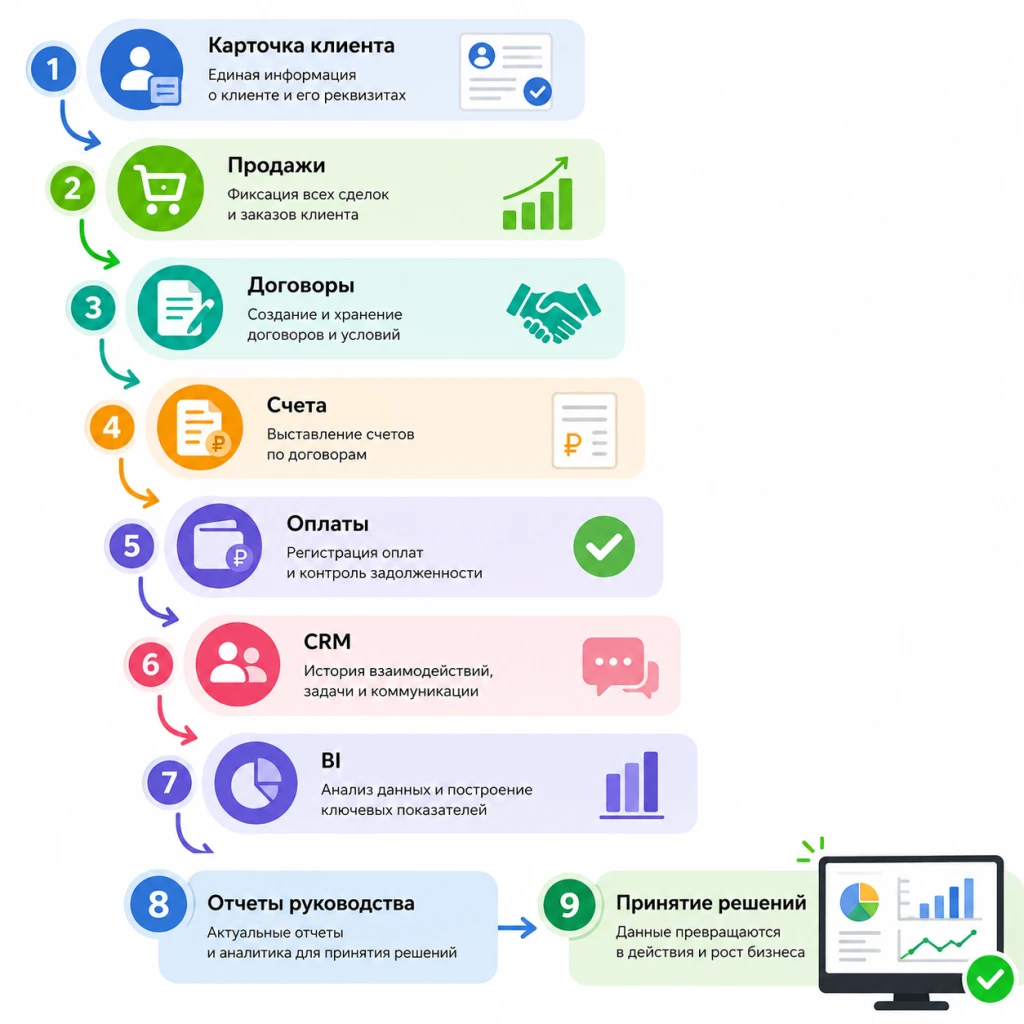

Зачем бизнесу нужна модель данных?

Хорошо продуманная модель данных снижает хаос: убирает дубли, противоречия и «самодельные» таблицы в отделах, облегчает интеграцию систем и построение отчетности. Она ускоряет внедрение DWH и BI‑систем, делает аналитику воспроизводимой и позволяет разным подразделениям работать с одними и теми же метриками и определениями.

Какие бывают основные виды моделей данных?

Обычно выделяют три уровня: концептуальная модель (сущности и связи в бизнес‑терминах), логическая модель (таблицы, атрибуты, ключи, детализированные связи) и физическая модель (как именно все это реализовано в конкретной СУБД). Кроме того, различают типы по подходу: реляционные модели (таблицы и связи), размерные модели для аналитики (звезда, снежинка), Data Vault и др.

Чем модель данных отличается от базы данных?

Модель данных — это абстракция и схема, описывающая структуру и связи, а база данных — конкретная техническая реализация этой схемы в СУБД. На основе модели можно создать несколько разных баз (например, в разных продуктах или средах), и наоборот, по существующей базе можно восстановить её модель.

Какой подход к моделированию данных чаще используют для DWH и BI?

В корпоративных хранилищах и BI‑системах часто применяют размерное моделирование (схемы «звезда» и «снежинка»), где фактовые таблицы хранят показатели, а таблицы измерений — справочники (клиенты, товары, время, каналы и т.п.). Такой подход упрощает построение витрин, ускоряет аналитические запросы и делает отчеты понятными бизнес‑пользователям.

Применение моделирования потоковых данных в различных отраслях

Моделирование потоковых данных находит широкое применение в различных отраслях, включая:

1. Финансы

В финансовой сфере моделирование потоковых данных используется для мониторинга рынка, анализа транзакций и выявления аномалий. Например, банки используют потоковые данные для обнаружения мошенничества, анализа рисков и принятия инвестиционных решений.

2. Логистика

В логистике потоковые данные помогают оптимизировать маршруты доставки, управлять запасами и прогнозировать спрос. Моделирование потоковых данных позволяет компаниям быстро реагировать на изменения в спросе и предложении, что способствует повышению эффективности и снижению затрат.

3. Маркетинг

В маркетинге потоковые данные используются для анализа поведения потребителей, персонализации предложений и оптимизации рекламных кампаний. Моделирование потоковых данных позволяет компаниям получать более точные и актуальные данные о своих клиентах, что способствует повышению конверсии и лояльности.

4. Промышленность

В промышленности потоковые данные используются для мониторинга производственных процессов, управления оборудованием и предотвращения аварий. Моделирование потоковых данных позволяет компаниям оперативно выявлять проблемы и принимать меры по их устранению, что способствует повышению надежности и безопасности производства.

Моделирование потоковых данных является важной и перспективной технологией, которая позволяет компаниям эффективно обрабатывать и анализировать данные в реальном времени.

Использование потоковых баз данных, потоковых аналитических систем и систем обработки больших данных позволяет компаниям получать актуальную информацию, оперативно реагировать на изменения и принимать обоснованные решения.

Внедрение моделирования потоковых данных открывает новые возможности для повышения эффективности, снижения рисков и достижения конкурентных преимуществ в различных отраслях.
