PLM-система для управления жизненным циклом изделия

Что такое PLM-система простыми словами

PLM-система — это решение для управления жизненным циклом изделия: от формирования требований и разработки до производства, сервиса, модернизации и вывода из эксплуатации. Система помогает быстрее находить нужные данные, контролировать изменения и снижать число ошибок при разработке и выпуске продукции.

Термин Product Lifecycle Management переводится как управление жизненным циклом изделия. В основе PLM — работа с продуктом на всех этапах его создания и использования: система связывает состав изделия, конструкторскую и технологическую документацию, спецификации, BOM (структура изделия), версии, изменения, процессы согласования и ответственных сотрудников. Корректировки фиксируются в системе и могут отражаться в связанных документах и спецификациях по заданным правилам.

Важно: в отличие от файловых папок, Excel или электронного архива, PLM не только хранит документы и данные, но и управляет ими.

Решение поддерживает:

• контроль статусов документов;
• разграничение прав доступа;
• управление версиями;
• управление изменениями;
• отслеживание связей между объектами;
• анализ влияния изменений на BOM, производство, закупки и сервис.

PLM используют предприятия, которые разрабатывают и выпускают сложные многокомпонентные изделия: в машиностроении, авиастроении, приборостроении, судостроении, электронике и других высокотехнологичных отраслях. Основные пользователи — конструкторы, технологи, производственные подразделения, службы качества и сервиса. Руководители контролируют изменения, сроки согласования и готовность документации к передаче в производство.

Какие этапы жизненного цикла изделия охватывает PLM

Зачем бизнесу нужна PLM-система

Когда над изделием работают несколько подразделений, расхождения в данных могут привести к задержкам, переделкам и дополнительным затратам. PLM снижает эти риски: помогает контролировать документацию, изменения и взаимодействие между участниками процесса.

Основные возможности решения:

• Управление данными об изделии. PLM объединяет сведения об изделии в единый источник данных вместо хранения в CAD-файлах, Excel, почте и других источниках. Все подразделения используют актуальные данные при разработке, подготовке производства и выпуске продукции.
• Контроль версий и изменений. PLM фиксирует версии, изменения, участников согласования, показывая, какие документы, спецификации и процессы затронет новая редакция изделия.
• Сокращение ошибок в документации и спецификациях. Решение помогает выявлять несоответствия до передачи данных в производство, снижая количество переделок, задержек и лишних затрат.
• Ускорение вывода изделия на рынок. PLM сокращает время на поиск информации, согласование изменений и передачу данных между конструкторами, технологами, производством и закупками.
• Прозрачность процессов для руководства. Руководители видят статус разработки, корректировки, задержки и зоны ответственности, поэтому быстрее находят причины отклонений и принимают решения.

Какие данные хранит и связывает PLM

Состав изделия, документация, версии, изменения и другие сведения должны оставаться согласованными, иначе любое изменение приводит к расхождениям. Разберем, какую информацию хранит PLM, как она связана и где используется.

BOM: состав изделия, узлы, детали и комплектующие

BOM описывает структуру изделия: из каких узлов, деталей, материалов и покупных компонентов оно состоит. PLM хранит не только перечень элементов, но и связи между ними, уровни вложенности и зависимости компонентов.

В системе один продукт представлен разными составами:
E-BOM - инженерный состав, который отражает конструкцию с точки зрения разработчика: узлы, детали и их взаимосвязи.
M-BOM - производственный состав, показывающий, как изделие собирают: с учетом технологических операций, маршрутов, материалов и ресурсов.
S-BOM - сервисный состав, который используют для обслуживания, ремонта и замены компонентов.

Важно: эти составы могут отличаться, поскольку конструктор описывает изделие с точки зрения конструкции, производство — с учетом технологий сборки, а сервис — с учетом обслуживания и ремонта. PLM связывает разные представления одного продукта и показывает влияние изменений на связанные элементы.

Спецификация изделия

Спецификация содержит сведения о составе изделия, материалах, комплектующих и нормах. Она связана с BOM, конструкторской документацией и производственными процессами. Закупки используют спецификацию для заказа нужных компонентов, производство — для подготовки выпуска, а экономические службы — для расчета себестоимости и оценки влияния изменений.

Конструкторская и технологическая документация

Решение хранит и связывает конструкторскую документацию: чертежи, 3D-модели, электронные модели, спецификации и другие инженерные материалы. В системе также ведут технологическую документацию: маршрутные и операционные карты, инструкции, нормы расхода материалов, данные об оснастке.

Связь документов с конкретными узлами и деталями помогает быстро определить, какие материалы, операции и процессы относятся к определенной версии изделия.

Версии, ревизии и конфигурации

PLM хранит версии, ревизии, статусы и конфигурации изделия, чтобы компания могла восстановить его состояние на определенную дату. Это важно при анализе дефектов, гарантийных случаев и модернизации: можно установить, какие компоненты использовали, какие изменения внесли и какие документы были актуальны на момент выпуска.

Заявки на изменения и история изменений

Любое изменение в составе изделия, спецификации или техпроцессе проходит через заявку. PLM фиксирует причину изменения, инициатора, участников согласования и показывает, как корректировка повлияет на производство, закупки, сервис и качество. Компания заранее видит последствия изменений и снижает риск несогласованных правок.

НСИ, справочники и классификаторы

НСИ (нормативно-справочная информация) включает номенклатуру, материалы, комплектующие, единицы измерения, классификаторы, оборудование, подразделения и технологические ресурсы. Единые справочники помогают избежать ситуаций, когда один и тот же материал или компонент имеет разные обозначения в PLM, ERP или других источниках.

Данные качества, сервиса и рекламаций

PLM хранит информацию о дефектах, ремонтах, гарантийных обращениях и рекламациях, связывая ее с конкретными компонентами, версиями и изменениями изделия. Инженеры видят, какие решения привели к отказам, а какие — повысили надежность. Полученный опыт используют при доработке конструкции, подготовке новых версий и модернизации продукции.



Для управленческой аналитики одной PLM обычно недостаточно. PLM хранит инженерные данные об изделии и изменениях, но часть информации остается в других системах: 1С и других ERP-системах — в учете и закупках, MES — в производстве, CRM и сервисных системах — в обращениях и рекламациях, WMS — в складских операциях.

Чтобы руководители видели полную картину по разработке, производству, затратам, качеству и сервису, эти данные нужно объединить, привести к единому формату и подготовить для BI. Здесь появляется отдельная задача — подготовка данных PLM-контура для аналитики.

PLM и другие системы: где проходят границы

PLM не заменяет ERP, MES, CAD, PDM или BI.

У каждой системы своя роль в работе с изделием и производством:

• CAD/PDM — создают и хранят инженерные модели, чертежи и версии файлов.
• PLM — связывает состав изделия, документацию, версии, изменения и процессы согласования.
• ERP/учетная система, например 1С — отвечает за учет, закупки, запасы, затраты, финансы и планирование ресурсов.
• MES или производственный модуль учетной системы — фиксирует выполнение производственных операций, задания, маршруты, статусы и фактические показатели.
• Сервисные системы и системы качества — хранят сведения о рекламациях, ремонтах, отказах и дефектах.
• BI — показывает подготовленные показатели в дашбордах, но не управляет изделием и изменениями.

Для аналитики жизненного цикла изделия эти данные нужно связать. PLM показывает инженерную сторону, ERP/учетная система — учетную и финансовую, производственный контур — фактическое выполнение, сервисный контур — качество и эксплуатацию.

В таблице — краткое сравнение систем по назначению, данным, пользователям и отличиям от PLM.

Когда компании нужна PLM-система, а когда она избыточна

Не каждой производственной компании нужна PLM. Если изделие меняется редко, над ним работает небольшая команда, а информацию легко контролировать, внедрение может оказаться избыточным.

PLM стоит рассматривать, если:

• Изделие включает сотни или тысячи компонентов и сложную структуру.
• Конструкцию, спецификации или технологические процессы часто меняют.
• Конструкторы, технологи и производство работают с разными версиями документов.
• Согласование изменений занимает дни или недели.
• Данные об изделии приходится собирать из CAD, Excel, ERP, почты и других источников.
• Несколько площадок или подрядчиков работают с одним изделием.

Для хранения CAD-моделей, чертежей и версий инженерной документации, как правило, достаточно PDM. Если компании важно наладить учет, закупки, планирование ресурсов или управление производством, логичнее начать с ERP или MES. А если в НСИ есть дубли, спецификации расходятся, а процессы не описаны, сначала стоит привести в порядок данные — иначе PLM не обеспечит их согласованность.

Кратко сравним, какое решение подходит для разных задач:

Что подготовить перед внедрением PLM

Перед таким проектом важно привести в порядок данные и понять, как PLM будет связана с другими системами.



Если эти вопросы не закрыты, PLM не исправит проблемы автоматически. В новую систему могут перейти старые дубли, разные версии документов, несогласованные справочники и ручные сверки между подразделениями.

Интеграция PLM с ERP, MES, CAD, WMS, CRM, DWH и BI

Для работы PLM недостаточно данных только об изделии — решение постоянно обменивается информацией с другими корпоративными системами. В таблице — основные интеграции PLM, передаваемые данные и задачи, которые они помогают решать.

Аналитика и оценка эффективности PLM

После внедрения PLM результат оценивают по ключевым показателям. Для оценки объединяют информацию из PLM, ERP, MES, CRM, WMS и BI, а затем сравнивают показатели до и после запуска.

Разработка и проектирование

• время от регистрации изменения до его утверждения;
• количество изменений на разных этапах разработки;
• просроченные согласования;
• загрузка конструкторов;
• готовность конструкторской документации.

Технологическая подготовка производства

• готовность технологической документации;
• время подготовки технологических маршрутов;
• расхождения между E-BOM и M-BOM;
• количество незавершенных согласований.

Производство

• отклонения от технологических маршрутов;
• простои из-за неактуальной документации;
• брак из-за ошибок в инженерной документации;
• выполнение производственного плана.

Затраты и себестоимость

• плановая и фактическая себестоимость;
• влияние изменений на стоимость изделия;
• расходы на переделки;
• стоимость неликвидных запасов.

Качество и сервис

• количество рекламаций и гарантийных обращений;
• причины отказов;
• время обработки рекламаций;
• повторные дефекты после изменения конструкции.

Экономический эффект и окупаемость

Экономический эффект определяют по изменению сроков разработки, количеству переделок, уровню брака, скорости согласования изменений и затратам на выпуск новых изделий. Сравнение этих показателей до и после внедрения помогает оценить результат проекта.

Дашборды для руководителей

В дашбордах руководителя отображают:

• статус разработки;
• изменения;
• готовность производства;
• себестоимость;
• качество.

Как внедрить PLM-систему: этапы, подготовка и чек-лист

Перед внедрением нужно подготовить информацию, определить правила работы с изделием и настроить обмен между системами. После этого переходят к настройке PLM.

1. Обследование процессов и данных
Описывают жизненный цикл изделия, текущие процессы, документы, корпоративные системы и обмен информацией. Определяют владельцев данных, фиксируют дубли, расхождения и другие проблемы, которые нужно устранить до начала проекта.

2. Формирование требований и целевой архитектуры
Определяют задачи PLM, роли пользователей, права доступа, необходимые интеграции, требования к безопасности и показатели для анализа.

3. Подготовка НСИ, BOM, спецификаций и документации
Приводят в порядок НСИ, удаляют дубли, проверяют состав изделия, версии, спецификации и инженерную документацию. Затем сверяют информацию между системами и готовят ее к переносу.

4. Настройка PLM и интеграций
Настраивают карточки объектов, статусы, маршруты согласования, роли пользователей и обмен информацией с CAD, ERP, MES, WMS, DWH и BI. До запуска проверяют корректность обмена между всеми решениями.

5. Пилотный запуск
PLM сначала проверяют на одном изделии, подразделении или процессе. Ошибки в информации, интеграциях и рабочих сценариях проще устранить до масштабирования.

6. Обучение пользователей
Конструкторов, технологов, сотрудников производства, служб качества, сервиса, ИТ и руководителей знакомят с новыми процессами и правилами работы.

7. Ввод в эксплуатацию и сопровождение
После успешного пилота решение распространяют на остальные подразделения. Назначают ответственных за качество информации, сопровождение, развитие системы и правила внесения изменений.

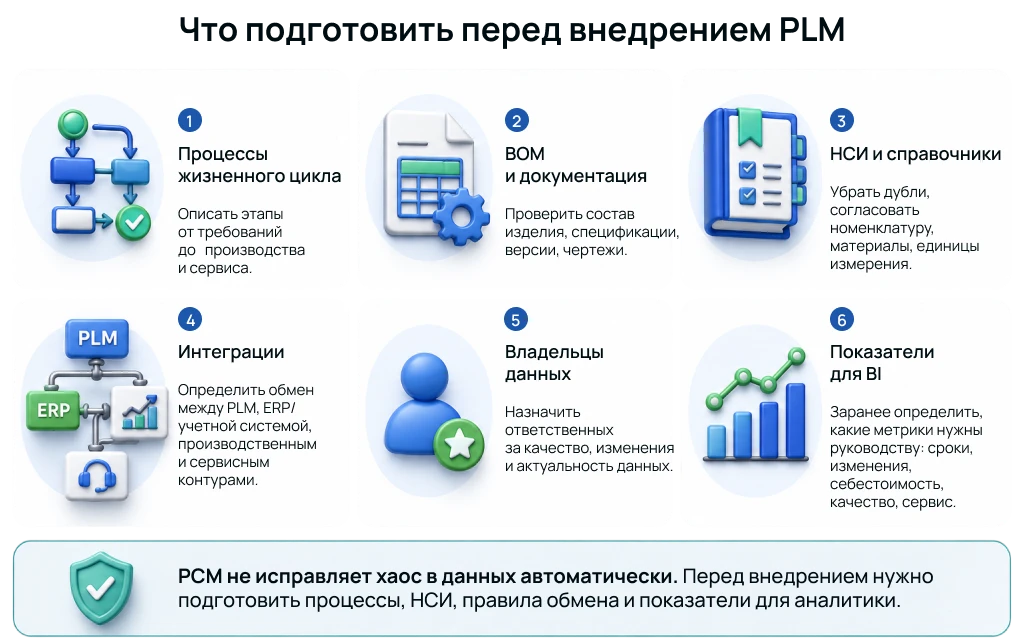

Чек-лист готовности компании к внедрению PLM:

Ошибки при внедрении PLM

PLM не устраняет проблемы в работе с изделием автоматически. Без подготовки процессов, информации и правил работы система будет использовать те же неактуальные сведения, дубли и расхождения, которые уже есть.

Распространенные ошибки при внедрении PLM:

• Внедрение без описания процессов.
  Неопределенные этапы жизненного цикла, маршруты согласования и зоны ответственности приводят к разным сценариям работы и ошибкам при изменении изделия. До настройки системы важно согласовать единые процессы и роли.
• Хаос в НСИ и справочниках.
  Дубли номенклатуры, разные единицы измерения, некорректные коды, несогласованные материалы и классификаторы создают ошибки в BOM, спецификациях, закупках и производстве. Сначала информацию нужно проверить, очистить и привести к единым правилам.
• Несогласованные версии изделия.
  Когда конструкторы, технологи, производство, закупки и сервис работают с разными версиями документации и спецификаций, проблемы появляются на следующих этапах жизненного цикла изделия. Единые правила управления версиями и изменениями позволяют избежать расхождений.
• Слабая интеграция с ERP/учетной системой, например 1С, или MES.
  Если инженерные данные в PLM не связаны с учетными и производственными системами, возникают расхождения между составом изделия, спецификациями и фактическим выпуском. Сотрудникам приходится сверять сведения вручную.
• Отсутствие владельцев данных и процессов.
  BOM, спецификации, НСИ, маршруты и изменения требуют постоянного сопровождения. Если за них никто не отвечает, быстро появляются расхождения, и подразделения начинают работать с разной информацией.
• Отсутствие аналитики и KPI.
  Без показателей эффективности сложно оценить пользу от PLM и понять, где возникают проблемы в жизненном цикле изделия. Руководству нужны понятные метрики: сроки разработки, количество изменений, качество информации, скорость согласований и другие показатели работы процессов.

Как Денвик Аналитика помогает подготовить данные PLM-контура для BI

PLM хранит инженерные данные об изделии: состав, версии, изменения, документацию и спецификации. Но для управленческой аналитики этих данных недостаточно. Показатели жизненного цикла изделия зависят также от учетных, производственных, складских, сервисных и финансовых данных.

Денвик Аналитика помогает подготовить следующий контур данных для BI:

• Экстрактор 1С передает сведения из 1С во внешний аналитический контур: номенклатуру, заказы, остатки, закупки, производство, ремонты и затраты.
• DVT помогает сопоставить данные из PLM, ERP (например, 1С), MES, CRM, WMS и файлов, привести справочники к единому виду и сформировать витрины для BI, если к этим источникам настроен доступ.
• BI-система использует подготовленные витрины для анализа сроков разработки, изменений конструкции, себестоимости, качества, производственных отклонений и сервисных обращений.

Так руководители видят не отдельные фрагменты в разных системах, а сводную картину по жизненному циклу изделия.

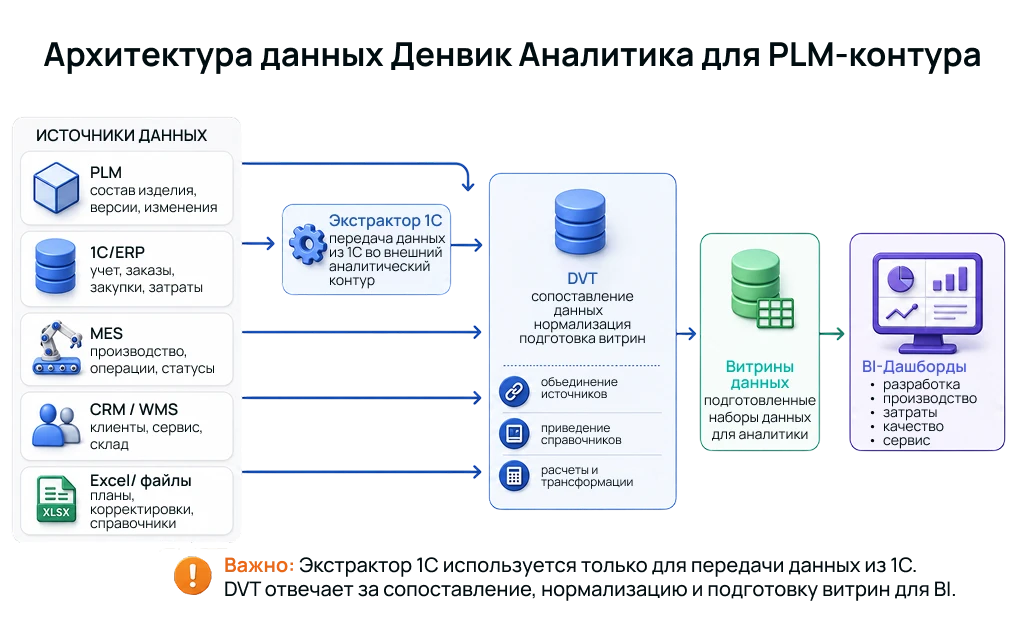

Экстрактор 1С и DVT помогают объединить данные PLM, 1С и других источников для анализа жизненного цикла изделия.
Экстрактор по расписанию выгружает сведения из 1С, DVT сопоставляет их с инженерными данными PLM, приводит к единому формату и подготавливает для BI.
На основе подготовленных данных BI показывает показатели разработки, производства, затрат, качества и сервиса без ручной сверки информации между системами.
